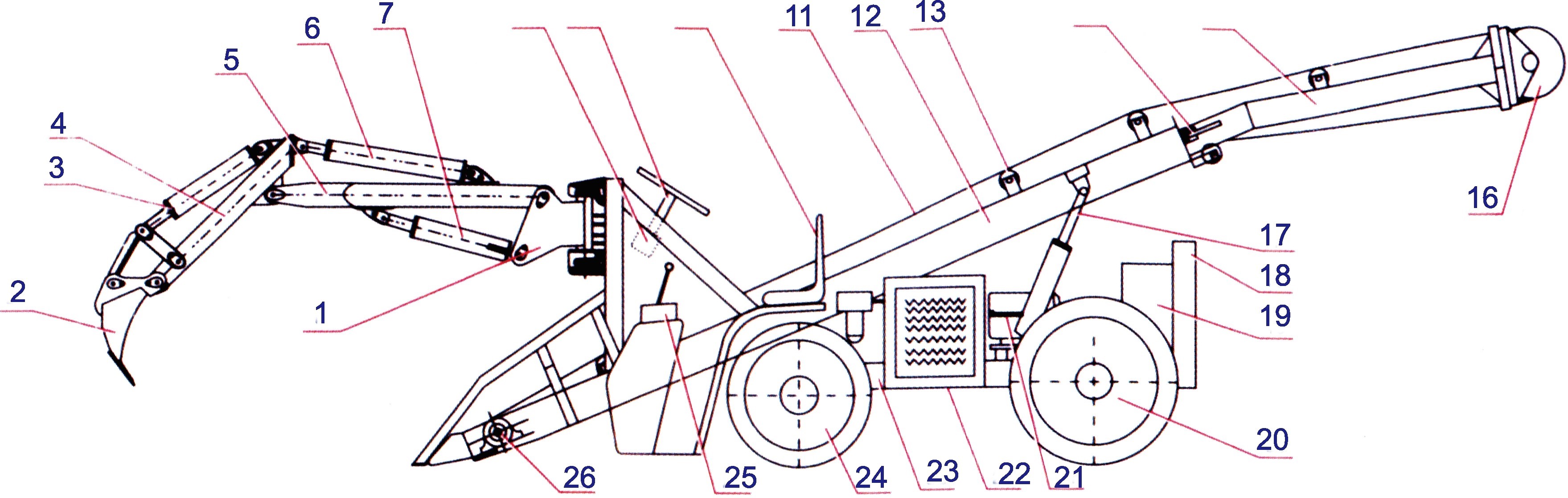

1、礦用扒渣機行走時的分解圖：

　　開機時將380V三相電源拖插頭安裝在電源插座然后按下啟動開關 ，這時電機37 帶動液壓油泵工作 ，液壓油由油箱經液壓泵至分配閥流向打操作閥或分動箱，各相油路經液壓元件由散熱器 、回油濾清器又流回油箱，向前或向后推拉于柄，通過多路換向閥輸送架油缸，動作使鏟口上升或下降。向前或向后推拉手柄，通過多路換向閥使液壓馬達，旋轉驅動減速機再 通過傳動軸驅動車輪旋轉 ，從而實現整機前進或者后退， 同時操縱方向盤通過液壓轉向器、方向油缸改變整機的行駛方向。

　　2、礦用扒渣機扒礦作業時分解圖 ：

　　向前推動手柄通過多路換向閥控制輸送架油缸支起輸送架 ，使集料口著地，并將前輪支起。 按下輸送按鈕 44 接觸器 ( 20A ) 動作 ，輸送電滾筒開始工作，帶動輸送帶開始輸料工作。

　　前推或后拉手柄，通過多路換向閥控制斗桿油缸 6 動作，從而驅動斗桿繞其與大臂的銷軸向上或 向下旋轉，從而實現伸長或挖掘。前推或后拉手柄，通過多路換向閥控制轉座油缸動作，從而驅動 挖掘臂向右或向左回旋。

　　前推或后拉手柄，通過多路換向閥控制大臂油缸動作 ，驅動大臂繞其與支座的銷軸順時針或逆

　　針旋轉 ，從而實現大臂下降或提升 。

　　前推或后拉于柄，通過多路換向閥控制鏟斗油缸動作 ，驅動挖斗繞其與小臂的錢軸向上 ( 外翻 ) 或向下 ( 內收 ) 旋轉 ，使挖斗來回翻轉 ，從而實現挖料或卸料 。
